Gazomètre au sol

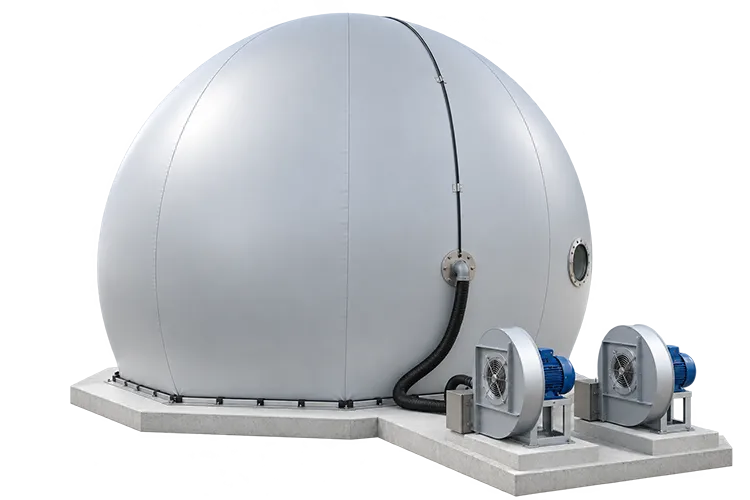

Gazomètre au sol double membrane pour le stockage du biogaz
Réserve tampon indépendante du digesteur, pour une valorisation continue du biogaz — posée sur dalle béton, installée et suivie par Environia.
Volume de stockage : 100 à 10 000 m³
Pression de service stabilisée par air
Pose sur dalle béton, sans charge sur la cuve
Pourquoi installer un gazomètre au sol double membrane ?
Le gazomètre biogaz au sol est la solution la plus répandue pour stocker le biogaz entre sa production et sa valorisation. Sa conception à double membrane — une membrane interne qui contient le gaz, une membrane externe tendue par l'air — absorbe les écarts entre le débit du digesteur et la consommation de la cogénération, de l'épuration ou de l'injection. Résultat : une alimentation régulière, moins de torchage et une installation qui continue de produire pendant un arrêt de maintenance.
Posé sur une dalle béton indépendante, il n'ajoute aucune charge sur les cuves et s'implante aussi bien sur une unité de méthanisation neuve que sur un site existant qui manque de capacité de stockage. Environia dimensionne, installe et assure le suivi du gazomètre adapté à chaque projet : volume tampon, pression de service, contraintes d'implantation et zonage ATEX.
Caractéristiques
Caractéristiques techniques
Les valeurs ci-dessous sont représentatives des gazomètres au sol installés par Environia sur les projets de méthanisation agricoles, industriels et en station d'épuration. Chaque installation fait l'objet d'un dimensionnement sur mesure.
Caractéristique | Torchère à flamme visible | Torchère à flamme cachée |
|---|---|---|
| Advanced analytics | ||
| Volume de stockage | 100 à 2 000 m³ | 2 000 à 10 000 m³ |
| Custom branding | ||
| Diamètre au sol | Ø 7 à 17 m | Ø 17 à 30 m |
| Storage integrations | ||
| Géométrie | 3/4 de sphère | 3/4 de sphère |
| AI assistant | ||
| Pression de service | 3 à 5 mbar | jusqu'à 10 mbar selon configuration |
| Automated reports | ||
| Membranes | polyester enduit, traité anti-UV | polyester enduit, traité anti-UV |
| Automated reports | ||
| Résistance chimique | CH₄, CO₂, H₂S, vapeur d'eau | CH₄, CO₂, H₂S, vapeur d'eau |
| Automated reports | ||
| Maintien en pression | 2 ventilateurs (1 en secours) | 2 ventilateurs (1 en secours) |
| Mesure de remplissage | capteur de niveau en continu | capteur de niveau en continu |
| Sécurité | soupape de surpression / dépression | soupape de surpression / dépression |
| Ancrage | rail périphérique inox sur dalle béton | rail périphérique inox sur dalle béton |
| Dimensionnement | charges de vent et de neige du site | charges de vent et de neige du site |
Les points forts du gazomètre au sol
Une valorisation sans à-coups
Le volume tampon lisse les variations de production du digesteur et alimente le moteur ou l'épurateur à débit constant. Moins de torchage, plus d'heures de fonctionnement.
Indépendant des cuves
Posé sur sa propre dalle, il n'impose aucune charge au digesteur. Idéal pour augmenter la capacité de stockage d'un site déjà en service.
Résistant au vent et à la neige
La membrane externe, tendue en permanence par l'air, conserve sa forme quel que soit le remplissage. Dimensionnement selon les charges climatiques du site.
Sécurité et suivi intégrés
Soupape de sécurité, clapet anti-retour, ventilateur de secours et mesure de niveau en continu, raccordés à la supervision du site.
de stockage par gazomètre
Applications typiques
Méthanisation agricole
stockage tampon avant cogénération ou injection
Sites d'injection biométhane
alimentation régulière de l'unité d'épuration
Stations d'épuration
stockage du biogaz issu de la digestion des boues
Industrie agro-alimentaire
effluents de laiteries, distilleries, abattoirs
Extension de capacité
ajout de stockage sur une installation existante
Questions fréquentes sur le gazomètre au sol
Comment fonctionne un gazomètre double membrane ?
La membrane interne contient le biogaz et se gonfle ou se dégonfle selon le volume stocké. La membrane externe est maintenue en forme par un ventilateur qui insuffle de l’air dans l’espace intermembranaire : elle protège la membrane interne et met le gaz sous une pression stable, quel que soit son niveau de remplissage.
Gazomètre au sol ou gazomètre sur cuve : lequel choisir ?
Le gazomètre sur cuve couvre directement le digesteur ou le post-digesteur. Le gazomètre au sol est indépendant : il permet un volume de stockage plus important, n’impose aucune charge à la cuve et peut être ajouté sur un site existant pour augmenter la capacité tampon.
Quel volume de stockage prévoir pour une unité de méthanisation ?
Le volume dépend de la production horaire de biogaz et de l’autonomie recherchée en cas d’arrêt de la valorisation (cogénération, épuration, injection). Le dimensionnement est réalisé au cas par cas par les ingénieurs Environia.
Quel génie civil faut-il prévoir pour un gazomètre au sol ?
Une dalle béton plane et lisse, avec une pente d’environ 1 % vers un point bas central pour l’évacuation des condensats, les réservations pour les conduites de gaz et une zone d’ancrage périphérique pour le rail. La planéité de la zone d’ancrage ne doit pas dépasser 5 mm d’écart sur 1 m.
Quelles règles de sécurité s'appliquent à un gazomètre biogaz ?
Le gazomètre intègre une soupape de sécurité contre la surpression et la dépression, un clapet anti-retour et une mesure de niveau en continu. Son implantation tient compte du zonage ATEX et des distances imposées par la réglementation ICPE applicable au site.
Dimensionnons ensemble le stockage de votre biogaz
Décrivez-nous votre installation (production de biogaz, mode de valorisation, emprise disponible) et nos ingénieurs vous proposeront le gazomètre adapté.
